MACAM-MACAM ALAT UKUR



MACAM-MACAM ALAT UKUR

ALAT UKUR  BESARAN PANJANG
1. PENGGARIS

Penggaris adalah macam alat ukur pangjang yang paling populer. Ada banyak jenis penggaris seperti penggaris siku, penggaris biasa, penggaris untuk tukang, dsb. Skala penggaris biasanya dalam cm (ketelitian 1mm) atau inchi tapi tidak menutup kemungkinan dengan satuan yang lain tergantung penggunaanya.


2. JANGKA SORONG

Jangka sorong merupakan salah satu alat ukur dari besaran pokok panjang. Bentuknya mirip dengan kunci inggris yang rahangnya bisa digeser Alat ukur ini memiliki ketelitian hingga 0,1 mm. Buat sobat hitung yang masih di kelas x sma sewaktu belajar fisika pasti akan melakukan praktek pengukuran dengan jangka sorong.Berikut ini sedikit panduan mengenai cara menggunakan jangka sorong dan bagaimana membacanya.
Bagian-bagian Jangka Sorong
Jangka sorong terdiri dari rahang tetap dan ragang geser. Rahang tetap dan geser ada yang di atas dan di bawah. Dalam jangka sorong terdapat 2 skala. Skala utama pada rahang tetap dan skala nonius (renvier*) di rahang gesernya.Skala utama memiliki skala dalamm satuan cm dan mm sedangkan skala pada nonius memiliki panjang 9 mm yang dibagi menjadi 10 skala.Sobat hitung pahami betul bagian-bagian ini karena akan memudahkan sobat tahu bagaimana cara menggunakan jangka sorong nantinya.
Fungsi Jangka Sorong
1.      Jangka sorong berfungsi mengukur panjang suatu benda dengan ketelitian sampai 0,1 mm. (rahang tetap dan rahang geser bawah)
2.      Rahang tetap dan rahang geser atas bisa digunakan untuk mengukur diameter benda yang cukup kecil seperti cincin, pipa, dll.

3.      Tangkai ukur di bagian bawah berfungsi untuk mengukur kedalaman seperti kedalaman tabung, lubang kecil, atau perbedaan tinggi yang kecil.
Cara Menggunakan Jangka Sorong
1.      Awal persiapan, kendurkan baut pengunci dan geser rahang geser, pastikan rahang geser bekerja dengan baik. Sobat hitung jangan lupa untuk cek ketika rahang tertutup harus menunjukkan angka nol. Jika tidak menunjukkan angka nol sobat bisa mensettingnya.
2.      Langkah/ cara menggunakan jangka sorong selanjutnya adalah membersihkan permukaan benda dan permukaan rahang agar tidak ada benda yang menempel yang bisa sebabkan kesalahan pengukuran.
3.      Tutup rahang hingga mengapit benda yang diukur. Pastikan posisi benda sesuai dengan pengukuran yang ingin diambil. Lalu tinggal membaca skalanya.

Cara Menggunakan Jangka Sorong untuk mengukur diameter
Mengukur diameter sama seperti pengukuran sebelumnya, bedanya kalau tadi menggunakan rahang bagian bawah, untuk pengukuran diameter menggunakan rahang atas. Cara Menggunakannya, rapatkan rahang atas lalau tempatkan benda (cincin) yang akan diukur diameternya. Tarik rahang geser hingga kedua rahang menempek dan menekan bagian dalam benda. Patikan bahwa dinding bagian dalam benda tegak lurus dengan skala dalam artian benda jangan sampai miring.

Cara Menggunakan Jangka Sorong untuk Mengukur Kedalaman
Cara menggunakan jangka sorong untuk kedaaman prinsipnya sama dengan mengukur panjang benda dan diameter. Sobat hitung cukup menempatkan benda yang akan diukur kedalamannya pada tangkai ukur. Tarik rahang geser hingga menyentuk permukaan dalam (dasar lubang).Usahakan benda yang diukur kedalamannya dalam keadaan statis (tidak Bergeser) Setelah kita tahu bagaimana cara menggunakan jangka sorong, sekarang bagaimana cara membaca jangka sorong (pengukurannya)? Berikut

Cara Membaca Jangka Sorong
·         Lihat skala utama, sobat lihat nilai yang terukur yang lurus dengan angka nol di skala nonius. Bisa menunjukkan posisi berhimpit dengan garis pada skala utama bisa juga tidak. Jika tidak ambil nilai skala utama yang terdekat di kirinya. Pada tahap ini sobat hitung baru mendapatkan ketelitian sampai 1 mm
·         Lihat Skala nonius, carilah angka pada skala nonius yang berhimpit dengan garis di skala utama. Pengukuran ini punya ketelitian hingga 0,1 mm
·         Jumlahkan










3. MIKROMETER SEKRUP

Mikrometer sekrup adalah sebuah alat ukur besaran panjang yang cukup presisi. Mikrometer mempunyai tingkat ketelitian hinggan 0,01 mm. Penggunaan mikrometer sekrup biasanya untuk mengukur diameter benda melingkar yang kecil seperti kawat atau kabel.


Bagian-Bagian dari Micrometer Sekrup
Secara standard bagian-bagian mikrometer sekrup terdiri dari bagian-bagian sebagai berikut.
1. Poros Tetap yaitu poros di ujung yang tidak bergerak
2. Poros Geser, poros yang bisa dierakkann ke depang dan kebelakang
3. Skala utama (salam satuan mm)
4. Skala Nonius atau Skala Putar
5. Pemutar, menggerakkan poros geser
6. Pengunci
7. Rachet, sama seperti poros geser tapi lebih kecil
8. Frame berbentuk U

Fungsi dari Mikrometer Sekrup
Mikrometer berfungsi untuk mengukur panjang/ketebalan/diameter dari benda-benda yang cukup kecil seperti lempeng baja, aluminium, diameter kabel, kawat, lebar kertas, dan masih banyak lagi. Penggunaan mikrometer sekrup sangat luas, intinya adalah mengukur besaran panjang dengan lebih presisi.

Cara Menggunakan Mikrometer Sekrup
Menggunakan mikrometer sekrup tidak sulit. Berikut 5 langkah menggunakan alat ukur mikrometer sekrup
1.      Pastikan pengunci dalam keadaan terbuka.
2.      Lakukan pengecekan ketika apakah poros tetap dan poros geser bertemu skala dan skala nonius utama menunjukkan angka nol.
3.      Buka rahang dengan menggerakkan pemutar ke arah kiri sampai benda dapat masuk ke dalam rahang.
4.      Letakkan benda dintara poros tetap dan poros geser lalu tutup kembali rahang hingga tepat menjepit benda.
5.      Putarlah Pengunci agar pemutar tidak bisa bergerak lagi. Dengarkan bunyi “klik” yang muncul.

Skala Mikrometer Sekrup

Skala utama
skala mikrometer sekrup ini tiap satuannya sama dengan 1 mm, ditengah-tengah angka skala tersebut ada angka tengahnya. angka skala atas 1,2,3,4, dst angka skala bawah 0.5, 1.5, 2.5, dst

Skala Nonius/ Skala Putar di skala putar terdapat angka 1 sampai 5 (kelipatan 5). Tiap skala ini berputar mundur 1 kali maka skala utama bertambah 0,5 mm. Sehingga 1 skala putar = 0,5/50 =0,01 mm.


Cara Membaca Mikrometer Sekrup
1.      Lihat pada skala utama, lihat skala yang tepat ditunjuk atau tepa di sebelah kiri skala putar. Angka tersebut dalam mm
2.      Lihat angka pada skala putar yang segaris dengan garis melintang di skala utama. kalikan angka itu dengan 0,01
3.      Tambahkan angka yang sobat dapat di angka satu dan angka 2.

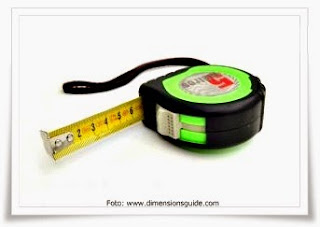

4.  METERAN


Pada prinsipnya sama dengan penggaris namun bentuknya berupa pita panjang yang bisa digulung. Biasanya digunakan oleh tukang kayu atau tukang batu dan untuk mengukur tinggi badan.



ALAT UKUR  BESARAN MASSA

1. NERACA

Neraca sama lengan biasa digunakan untuk menimbang emas. Neraca ini mempunyai dua piringan. Satu piringan sebagai tempat beban dan satu piringan lagi sebagai tempat anak timbangan. Dalam keadaan seimbang berat beban sama dengan berat anak timbangan.

2. NERACA ELEKTRONIK

Neraca digital (neraca elektronik) di dalam penggunaanya sangat praktis, karena besar massa benda yang diukur langsung ditunjuk dan terbaca pada layarnya. Ketelitian neraca digital ini sampai dengan 0,001 gram.

3. NERACA PEGAS


Neraca pegas sering disebut dinamometer berfungsi untuk mengukur massa dan atau berat benda. Neraca ini mempunyai dua skala, yaitu skala N (newton) untuk mengukur berat benda dan skala g (gram) untuk mengukur massa benda. Sebelum menggunakan neraca pegas kalian harus menentukan posisi angka 0 terlebih dahulu dengan memutar sekrup yang ada di atasnya, baru kemudian menggantungkan benda pada pengait.

4. NERACA O HAUSS

Neraca O Hauss terdiri dari tiga lengan, sehingga sering disebut juga neraca tiga lengan. Neraca ini mempunyai tiga buah lengan, yaitu lengan pertama yang berskala ratusan gram, lengan kedua yang berskala puluhan gram, dan lengan ketiga yang berskala satuan gram. Neraca ini mempunyai ketelitian sampai dengan 0,1 gram.

5. TIMBANGAN GANTUNG

Banyak di jumpai di pasar-pasar, kapasitas ukur maksimal 100 s.d. 150 kilogram. Cara menimbangnya yaitu dengan membungkus benda dalam wadah karung (bisa yang lain) kemudian di kaitkan dengan pengait yang ada di timbangan gantung.

6. TIMBANGAN KAMAR MANDI

Timbangan kamar madi adalah sebutan timbangan badan yang sering kita pakai dengan berdiri di atasnya. Biasanya maksimal timbangan ini adalah 150-180 kilogram.


ALAT UKUR BESARAN WAKTU

1. ARLOJI

Jam tangan (Arloji) adalah penunjuk waktu yang dipakai di pergelangan tangan manusia. Jam tangan elektrik pertama kali diperkenalkan pada tahun 1957 di Lancaster, pennylvania, Amerika Serikat oleh The Hamilton Watch Co of Lancaster. Penelitian untuk menghasilkan arloji elektrik (digital) tersebut telah di mulai sejak tahun 1946. Namun pada tahun 1969, Hamilton Electric Obsolete menghentikan produksi arloji elektrik tersebut karena telah menemukan teknologi yang lebih canggih sesuai dengan kemajuan zaman. Setelah itu, munculah beberapa merek jam tangan yang masih ada hingga kini.

2. STOPWATCH

Stopwatch memiliki ketelitian 0,1 detik, karena setiap 1 skala pada stopwatch di bagi menjadi 10 bagian. Alat ini biasanya di gunakan untuk mengukur waktu dalam olahraga atau dalam penelitian-penelitian. Jam sukat atau jam randek (stopwatch) adalah alat yang digunakan untuk mengukur lamanya waktu yang diperlukan dalam kegiatan, misalnya: berapa lama sebuah mobil dapat mencapai jarak 60 km, atau berapa waktu yang dibutuhkan seorang pelari yang dapat mencapai jarak 100 meter. Jam sukat (stopwatch) ada dua macam yaitu jam sukat analog dan jam sukat digital/bergana.jam sukat analog memiliki batas ketelitian 0,1 sekon sedangkan jam sukat digital memiliki batas ketelitian hingga 0,01. Cara menggunakan jam sukat dengan memulai menekan tombol di atas dan berhenti sehingga suatu waktu detik ditampilkan sebagai waktu yang berlalu. Kemudian dengan menekan tombol yang kedua pengguna dapat menyetel ulang jam sukat kembali ke nol. Tombol yang kedua juga digunakan sebagai perekam waktu.
