HUBUNGAN FLUIDA DAN OTOMOTIF

FLUIDA DAN OTOMOTIF

Salah satu istilah yang terkenal dalam fisika adalah Fluida! Apa sebenarnya fluida itu? Apakah manfaat fluida bagi kehidupan sehari-hari? Adakah fenomena alam yang berhubungan dengan fluida? Dalam artikel singkat saya ini saya akan menjelaskan apakah fluida itu dan apa manfaatnya bagi kehidupan sehari, dan hubungan fluida dengan fenomena yang terjadi di alam, berikut penjelasannya:

A.    Pengertian Fluida

Fluida (zat alir) adalah zat dalam keadaan bisa mengalir dan memberikan sedikit hambatan terhadap perubahan bentuk ketika ditekan. Ada dua macam fluida yaitu cairan dan gas. Salah satu ciri fluida adalah kenyataan bahwa jarak antara dua molekulnya tidak tetap, bergantung pada waktu. Ini disebabkan oleh lemahnya ikatan antara molekul yang disebut kohesi.

Gaya kohesi pernah kita pelajari saat kita berada di bangku SMP gaya kohesi sendiri tersebut adalah gaya tarik antar partikel sejenis. Dalam kasus ini gaya kohesi antara molekul gas sangat kecil jika dibandingkan gaya kohesi antar molekul zat cair. Ini mnyebabkan molekul-molekul gas menjadi relatif bebas sehingga gas selalu memenuhi ruang. Sebaliknya molekul-molekul zat cair terikat satu sama lainnya sehingga membentuk suatu kesatuan yang jelas meskipun bentuknya sebagian ditentukan oleh wadahnya.

Akibat yang lainnya adalah sifat kemampuannya untuk dimampatkan.Gas bersifat mudah dimampatkan sedangkan zat cair sulit. Gas jika dimampatkan dengan tekanan yang cukup besar akan berubah manjadi zat cair. Mekanika gas dan zat cair yang bergerak mempunyai perbedaan dalam beberapa hal, tetapi dalam keadaan diam keduanya mempunyai perilaku yang sama dan ini dipelajari dalam statika fluida.

Fluida terbagi atas dua jenis, yakni fluida tak mengalir (hidrostatika) dan flida mengalir (hidrodinamika). Penerapannya dalam peralatan teknik di kehidupan sehari-hari saat ini banyak sekali contohnya dari mulai yang sangat sederhana seperti pompa angin hingga sistem pengeboran minyak lepas pantai.

B.     Fluida Statis

Fluida statis bermakna fluida atau zat alir yang tidak bergerak. Hal-hal yang dibahas dalam Fluida statis ini yaitu mengenai massa jenis, tekanan zat cair, hukum Pascal, tekanan hidrostatis, bejana berhubungan, hukum Archimedes, gaya apung, tegangan permukaan, kapilaritas. Eksperimen yang dilakukan bisa menghubungkan zat cair antar pipa yang berbeda luas dan penampang, menentukan massa jenis benda, mengukur massa gas dalam ruang atau tabung, bahkan bisa digunakan menentukan tekanan udara yang semakin meningkat ke atmosfer.

Satuan yang digunakan adalah satuan tekanan (pascal, N/m², atmosfer, psi), satuan volume (liter, dm>sup>3,m³, mililiter), satuan gaya (newton, dyne).

C.    Fluida Dinamis

Fluida statis adalah fluida yang diam, sedangkan fluida dinamis adalah fluida yang bergerak atau dalam hal ini fluida yang mengalir. Aliran fluida secara umum bisa kita bedakan menjadi dua macam, yakni aliran lurus alias laminar dan aliran turbulen. Aliran lurus bisa kita sebut sebagai aliran mulus, karena setiap partikel fluida yang mengalir tidak saling berpotongan. Salah satu contoh aliran laminar adalah naiknya asap dari ujung rokok yang terbakar. Mula-mula asap naik secara teratur (mulus), beberapa saat kemudian asap sudah tidak bergerak secara teratur lagi tetapi berubah menjadi aliran turbulen. Aliran turbulen ditandai dengan adanya linkaran-lingkaran kecil dan menyerupai pusaran dan kerap disebut sebagai arus eddy. Contoh lain dari aliran turbulen adalah pusaran air.

Ciri-ciri dari aliran fluida:

1.      Aliran fluida bisa berupa aliran tunak (steady) dan aliran tak tunak (non-steady). Maksudnya apa sich aliran tunak dan tak-tunak ? mirp seperti tanak menanak nasi.. hehe… aliran fluida dikatakan aliran tunak jika kecepatan setiap partikel di suatu titik selalu sama. Katakanlah partikel fluida mengalir melewati titik A dengan kecepatan tertentu, lalu partikel fluida tersebut mengalir dengan kecepatan tertentu di titik B. nah, ketika partikel fluida lainnya yang nyusul dari belakang melewati titik A, kecepatan alirannya sama dengan partikel fluida yang bergerak mendahului mereka. Hal ini terjadi apabila laju aliran fluida rendah alias partikel fluida tidak kebut-kebutan. Contohnya adalah air yang mengalir dengan tenang. Lalu bagaimanakah dengan aliran tak-tunak ? aliran tak tunak berlawanan dengan aliran tunak. Jadi kecepatan partikel fluida di suatu titik yang sama selalu berubah. Kecepatan fluida di titik yang berbeda tidak sama.

2.      Aliran fluida bisa berupa aliran termampatkan (compressible) dan aliran tak-termapatkan (incompressible). Jika fluida yang mengalir mengalami perubahan volum (atau massa jenis) ketika fluida tersebut ditekan, maka aliran fluida itu disebut aliran termapatkan. Sebaliknya apabila jika fluida yang mengalir tidak mengalami perubahan volum (atau massa jenis) ketika ditekan, maka aliran fluida tersebut dikatakan tak termampatkan. Kebanyakan zat cair yang mengalir bersifat tak-termampatkan.

3.      Aliran fluida bisa berupa aliran berolak (rotational) dan aliran tak berolak (irrotational). untuk memahaminya dengan mudah, dirimu bisa membayangkan sebuah kincir mainan yang dibuang ke dalam air yang mengalir. Jika kincir itu bergerak tapi tidak berputar, maka gerakannya adalah tak berolak. Sebaliknya jika bergerak sambil berputar maka gerakannya kita sebut berolak. Contoh lain adalah pusaran air.

4.      Aliran fluida bisa berupa aliran kental (viscous) dan aliran tak kental (non-viscous). Kekentalan dalam fluida itu mirip seperti gesekan pada benda padat. Makin kental fluida, gesekan antara partikel fluida makin besar. Mengenai viskositas alias kekentalan akan kita kupas tuntas dalam pokok bahasan tersendiri.

D.    Terapan Fluida Dalam Kehidupan

Manfaat dan terapan fluida baik fluida statis maupun fluida dinamis bagi kehidupan sangat banyak antara lain yang sering digunakkan dongkrak hidrolik, pompa hidrolik ban sepeda, mesin hidrolik, rem piringan hidrolik, hidrometer, kapal laut, kapal selam, balon udara, karburator, sayap pesawat terbang. Berikut ini adalah penjelasan mengenai penerapan-penerapan fluida di atas:

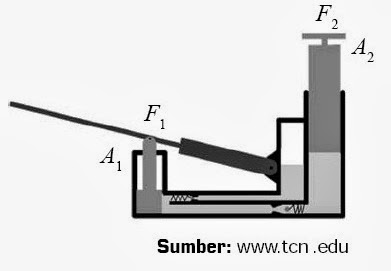

Dongkrak Hidrolik

Prinsip kerja dongkrak hidrolik adalah penerapan dari hukum Paskal yang berbunyi tekanan yang diberikan pada zat cair di dalam ruang tertutup diteruskan sama besar ke segala arah.

Tekanan yang kita berikan pada pengisap yang penampangnya kecil diteruskan oleh minyak (zat cair) melalui pipa menuju ke pengisap yang penampangnya besar. Pada pengisap besar dihasilkan gaya angkat yang mampu menggangkat beban.

 Pompa Hidrolik Ban Sepeda

Prinsip dari pompa ini juga menerapkan hukum Paskal, pada pompa hidrolik ini kita memberi gaya yang kecil pada pengisap kecil sehingga pada pengisap besar akan dihasilkan gaya yang cukup besar, dengan demikian pekerjaan memompa akan menjadi lebih ringan, bahkan dapat dilakukan oleh seorang anak kecil sekalipun.

Mesin Hidrolik

Hydraulic machinery adalah mesin dan alat-alat yang menggunakan daya fluida untuk melakukan kerja. Alat berat adalah contoh umum. Dalam jenis mesin, cairan tekanan tinggi – disebut hidrolik fluida – ditransmisikan seluruh mesin ke berbagai hidrolik motor dan silinder hidrolik. Fluida dikontrol secara langsung atau secara otomatis oleh katup kontrol dan didistribusikan melalui slang dan tabung. Popularitas mesin hidrolik adalah karena jumlah yang sangat besar kekuasaan yang dapat ditransfer melalui tabung kecil dan selang fleksibel, dan kekuatan tinggi kepadatan dan berbagai macam aktuator yang dapat memanfaatkan kekuatan ini.

Mesin hidrolik dioperasikan dengan menggunakan hidrolik, di mana cairan adalah media powering. Pneumatics, di sisi lain, didasarkan pada penggunaan gas sebagai medium untuk transmisi listrik, generasi dan kontrol.

    Filters Filter adalah bagian penting dari sistem hidrolik. Partikel logam terus-menerus dihasilkan oleh komponen mekanis dan perlu dihapus bersama dengan kontaminan lain.

    Tubes, Pipes and Hoses Tabung hidrolik presisi seamless pipa baja, khusus dibuat untuk hidrolika. Tabung memiliki ukuran standar untuk rentang tekanan yang berbeda, dengan diameter standar hingga 100 mm. Tabung disediakan oleh produsen dalam panjang 6 m, dibersihkan, diminyaki dan dipasang. Tabung yang saling berhubungan oleh berbagai jenis flensa (terutama untuk ukuran yang lebih besar dan tekanan), pengelasan kerucut / puting (dengan o-cincin meterai), beberapa jenis koneksi dan flare cut-cincin. Ukuran yang lebih besar, hidrolik pipa yang digunakan. Langsung bergabung dengan mengelas tabung tidak dapat diterima karena interior tidak dapat diperiksa.

    Seals, fittings and connections Secara umum, katup, silinder dan pompa memiliki bos threaded perempuan untuk sambungan fluida

    Basic calculations Daya Mesin hidrolik didefinisikan sebagai Arus x Tekanan. Kekuatan hidrolik yang diberikan oleh sebuah pompa: P dalam [bar] dan Q dalam [menyalakan / min] => (P x Q) ÷ 600 [kW]. Ex. Pompa memberikan 180 [menyalakan / menit] dan P sama dengan 250 [bar] => Pompa daya output = (180 x 250) ÷ 600 = 75 [kW].

Rem Piringan Hidrolik

Ide tekanan zat cair diteruskan melalui zat cair juga digunakan pada mobil untuk sistem pengereman. Setiap rem mobil dihubungkan oleh pipa-pipa menuju ke master silinder. Pipa-pipa penghubung dan master silinder diisi penuh dengan minyak rem.

Ketika kita menekan pedal rem, master silinder tertekan. Tekanannya diteruskan oleh minyak rem ke setiap silinder rem. Gaya tekan pada silinder rem menekan sepasang sepatu rem sehingga menjepit piringan logam. Akibat jepitan ini, timbul gesekan pada piringan yang melawan arah gerak piringan hingga akhirnya dapat menghentikan putan roda.

Sepasang sepatu dapat menjepit piringan dengan gaya yang besar karena sepasang sepatu tersebut dihubungkan ke pedal rem melalui sistem hidrolik. Disini kita menekan silinder yang luas pengisapnya lebih kecil daripada luas pengisap rem, sehingga pada rem dihasilkan gaya yang lebih besar. Jika luas pengisap rem dua kali luas pengisap master, maka dihasilkan gaya rem yang dua kali lebih besar dari gaya tekan kaki pada pedal rem.

Gesekan sepasang sepatu terhadap piringan menimbulkan panas. Oleh karena permukaan piringan sangat luas jika dibandingkan terhadap luas sepasang sepatu, maka panas yang timbul pada piringan segera dipindahkan ke udara sekitarnya. Ini mengakibatkan suhu sepasang sepatu rem hampir tetap (tidak panas).

 Hidrometer

  Hidrometer adalah alat yang dipakai untuk mengukur massa jenis zat cair. Nilai massa jenis zat dapat diketahui dengan membaca skala pada hidrometer yang ditempatkan mengapung pada zat cair. Hidrometer terbuat dari tabung kaca dan desainnya memiliki tiga bagian. Pada alat ini diterapkan hukum Archimedes.

Agar tabung kaca terapung tegak didalam zat cair, bagian bawah tabung dibebani dengan butiran timbal. Diameter bagian bawah tabung kaca dibuat lebih besar supaya volume zat cair yang dipindahkan ke hidrometer dapat mengapung di dalam zat cair

Tangkai tabung kaca didesain supaya perubahan kecil dalam berat benda yang dipindahkan (sama artinya dengan perubahan kecil dalam massa jenis zat cair) menghasilkan perubahan besar pada kedalaman tangkai yang tercelup di dalam zat cair. Ini berarti perbedaan bacaan pada skala untuk berbagai jenis zat cair menjadi lebih jelas.

Kapal Laut

Badan kapal yang terbuat dari besi dibuat berongga. Hal ini menyebabkan volum air laut yang dipindahkan oleh badan kapal menjadi sangat besar. Gaya keatas sebanding dengan volum air yang dipindahkan, sehingga gaya keatas menjadi sangat besar. Gaya keatas ini mampu mengatasi berat total kapal, sehingga kapal laut mengapung di permukaan laut.

Kapal laut di desain di pabrik dengan kapasitas muatan maksimum tertentu sedemikian rupa sehingga kapal laut tetap mengapung dengan permukaan air masih jauh dari bagian geladak. Gambar diatas menunjukan bagian kapal laut yang terbenam dalam air laut untuk kapal yang sama tetapi berbeda muatan. Gambar kiri untuk berat kapal kosong (tidak bermuatan) dan kapal kanan untuk yang bermuatan. Tampak bahwa untuk berat kapal yang bertambah karena muatan harus diimbangi oleh gaya keatas yang harus bertambah besar oleh karena itu, kapal lebih terbenam di dalam air laut agar volum air yang digantikan oleh kapal itu bertambah.

Kapal Selam

Penerapan hukum Archimedes juga dilakukan pada prinsip kapal selam. Dimana sebuah kapal selam memiliki tangki pemberat, yang terletak diantara lambung sebelah dalam dan lambung sebelah luar. Tangki ini dapat diisi dengan udara atau air.

Untuk dapat membuat kapal selam terbenam kedalam air laut, beratnya harus ditambah sehingga lebih besar daripada gaya keatas . Hal ini dilakukan dengan membuka katup- katup yang memungkinkan air laut masuk kedalam tangki pemberat. Sewaktu air laut masuk melalui katup-katup yang terletak di bagian bawah tangki pemberat, air laut tersebut mendorong udara dalam tangki keluar melalui katup-katup yang terletak di bagian atas. Air laut jauh lebih berat daripada udara, sehingga berat total kapalselam menjadi lebih besar dan membuat kapal selam terbenam. Jika kapal selam dikehendaki menyelam pada kedalaman tertentu, maka awak kapal harus mengatur volum air laut dalam tangki pemberat sedemikian sehingga berat total sama dengan gaya keatas. Pada saat tersebut kapal selam melayang pada kedalaman tertentu dibawah permukaan laut.

Untuk membuat kapal selam mengapung kembali, udara dipompakan ke dalam tangki pemberat. Udara ini menekan air laut sehingga air laut keluar melalui katup-katup bagian bawah. Udara jauh lebih ringan daripada air laut sehingga berat total kapal selam menjadi lebih ringan dan kapal selam mengapung kembali.

Karburator

Fungsi karburator adalah untuk menghasilkan campuran bahan bakar dengan udara, kemudian campuran ini dimasukan kedalam silinder-silinder mesin untuk tujuan pembakaran.

Penampang bagian atas menyempit sehingga udara yang mengalir pada bagian ini bergerak dengan kelajuan yang tinggi. Sesuai asas Bernoulli, tekanan pada bagian ini rendah. Tekanan didalam tangki bensin sama dengan tekanan atmosfer. Tekanan atmosfer memaksa bahan bakar tersembur keluar melalui jet sehingga bahan bakar bercampur dengan udara sebelum memasuki silinder mesin.

Sayap Pesawat Terbang

Penerapan lain dari asas Bernoulli adalah pada gaya angkat sayap pesawat terbang. Pesawat terbang dapat terangkat ke udara karena kelajuan udara yang melalui sayap pesawat. Jika tidak ada udara maka pesawat terbang tidak akan terangkat.

Gaya angkat terbangkitkan karena ada perbedaan tekanan di permukaan atas dan permukaan bawah sayap. Bentuk airfoil sayap diciptakan sedemikian rupa agar tercipta karakteristik aliran yang sesuai dengan keinginan. Singkatnya, gaya angkat akan ada jika tekanan dibawah permukaan sayap lebih tinggi dari tekanan diatas permukaan sayap. Perbedaan tekanan ini dapat terjadi karena perbedaan kecepatan aliran udara diatas dan dibawah permukaan sayap. Sesuai hukum Bernoulli semakin cepat kecepatan aliran maka tekanannya makin rendah. Besarnya gaya angkat yang dibangkitkan berbanding lurus dengan Luas permukaan sayap, kerapatan udara, kuadrat kecepatan, dan koefisien gaya angkat.

Jadi, untuk pesawat udara, engine berfungsi memberikan gaya dorong agar pesawat dapat bergerak maju. Akibat gerak maju pesawat maka terjadi gerakan relatif udara di permukaan sayap. Dengan bentuk geometri airfoil tertentu dan sudut serang sayap (angel of attack) tertentu maka akan menghasilkan suatu karakteristik aliran udara dipermukaan sayap yang kemudian akan menciptakan beda tekanan dipermukaan atas dan permukaan bawah sayap yang kemudian membangkitkan gaya angkat yang dibutuhkan untuk terbang.

Penampang sayap pesawat terbang mempunyai bagian belakang yang lebih tajam dan sisi bagian atas yang lebih melengkung daripada sisi bagian bawahnya. Bentuk ini menyebabkan garis arus seperti gambar di bawah.
